北京iPhone维修点分享iPhone 7换屏导致不开机故障维修案例

手机屏幕越大带来体验就越好，但是也容易发生手机碎屏。屏幕碎屏风险指数很高，尤其是苹果手机屏幕坏了，换个屏幕就数千元。有的用户会选择自己换屏来节省费用，但你真的会换屏幕吗？换屏其实也是需要技巧和方法的。今天北京iPhone维修点就来分享iPhone 7换屏导致不开机故障维修案例。

iPhone 7换屏导致不开机故障维修案例

客户寄修一台iPhone手机，根据客户描述手机开机不显示，是自己换屏时忘拔电引起的，显示排座处有元件冒烟了。

一、诊断分析：

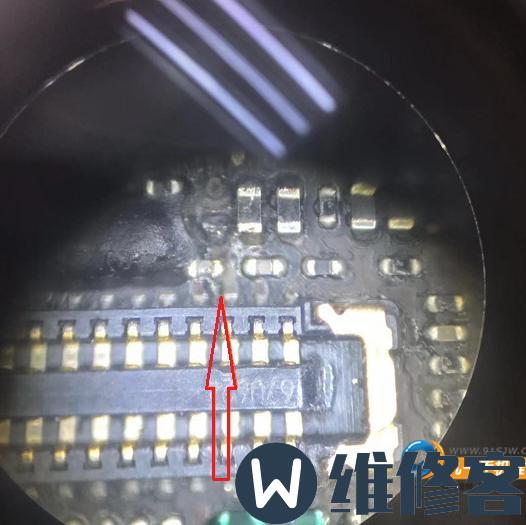

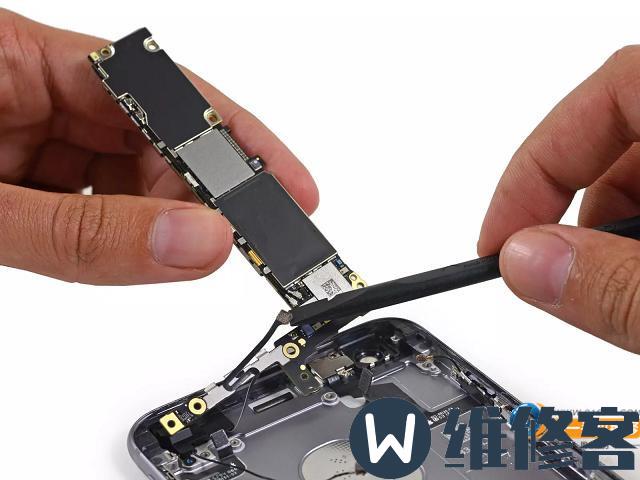

由于是手机换屏引起的，客户表明排座处有元件烧坏。拆机，拿到放到显微镜下观察，看到排座处有小元件被烧了一个洞，引脚也被烧没了，想必修复背光故障应该恢复正常显示。

二、故障维修

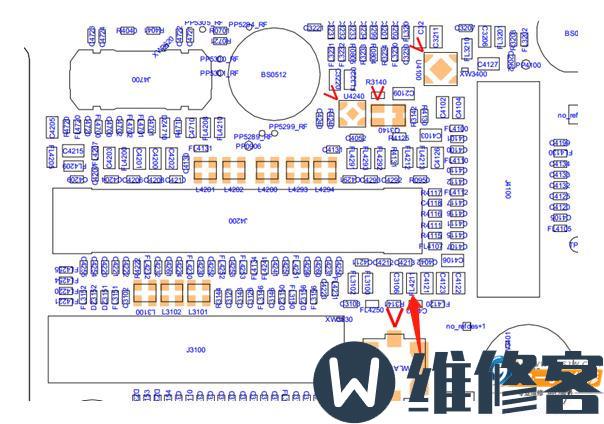

1、首先把胶清除，查找图纸，对照位置为FL4211，是主背光其中一个供电。

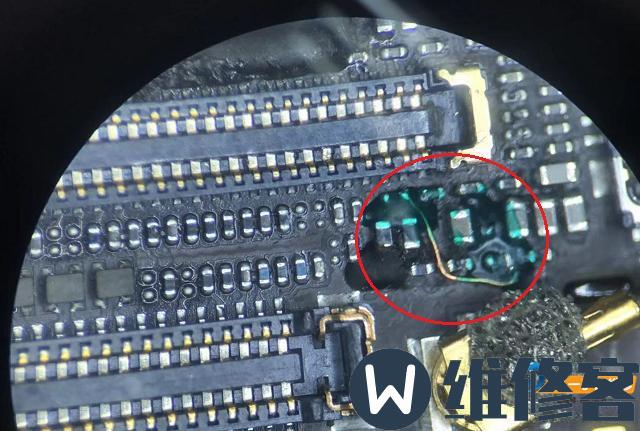

2、直接从C4022飞线到C4211，再测阻值正常504。

3、由于iPhone有两路背光供电，顺便测试另一路背光J4200第5脚发现也开路了，FL4291也烧坏了，引脚也烧没了。

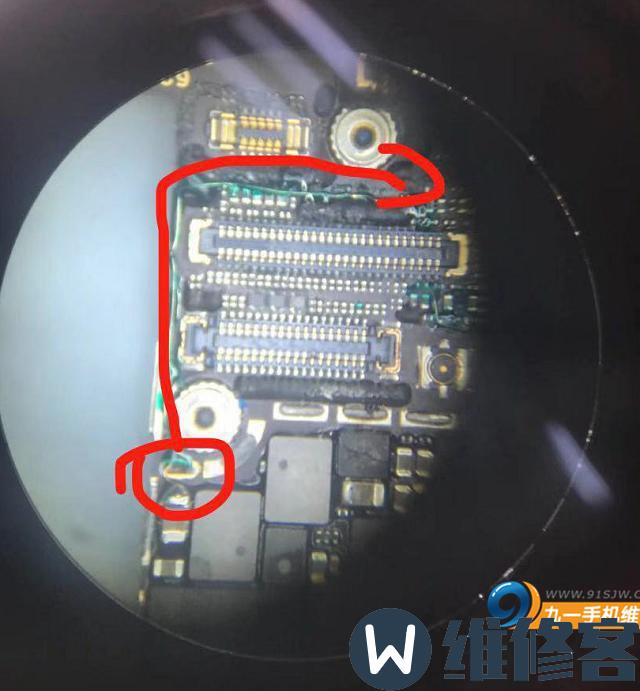

4、这个比较好飞线的地方是：从CPU旁边的大电容C4053飞到第5脚。于是，打开CPU屏蔽罩从C4053飞线至J4200第5脚，测试阻值508正常。

5、接屏测试，发现屏幕左边无背光，于是判断主背光部份供电可能未能升压。

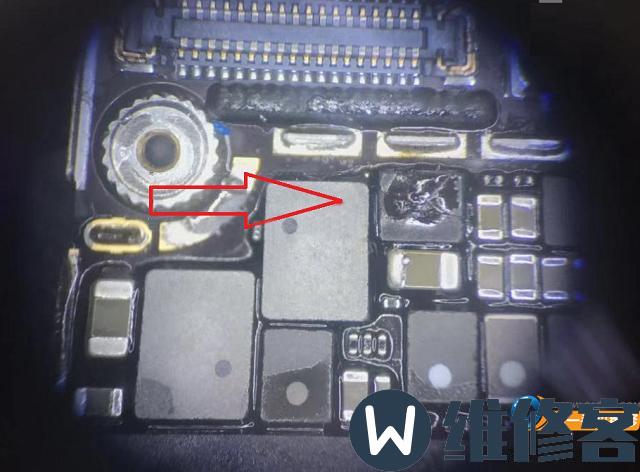

6、回到电路图，查看主背光部分电路的升压电感。发现CPU旁边的主背光升压电感L4021已经被烧坏。既然L4021都烧坏了，想必二极管也坏了，于是直接把L4021和二极管D4020、D4021一起更换。

三、维修结果：

更换完成后，接屏测试显示正常，装机，有功能都正常，手机屏幕维修到此结束。
