手机维修自学教程之iPhone6 Plus灰屏重启故障维修

苹果维修网会经常给大家分享好的苹果维修教程，今天要给大家分享的手机维修自学教程是关于iPhone6 Plus手机电池电量显示不准确，经常灰屏重启故障维修，下面随小编一起看看维修过程。
【机器型号】iPhone6 Plus

【故障现象】客户描述手机电池电量显示不准确，经常灰屏重启。

【维修过程】

1、先测试充电，发现充电正常，只是电池电量百分比经常跳。根据维修经验，应该是电池故障引起经常性重启，所以应该才从电量显示不准确入手维修。关于手机电池保养小编这里有篇文章分享给大家，喜欢的可以看看手机电池保养之苹果手机的电池保养方法介绍

2、先连接爱思助手，电池信息位置显示无数据，这种故障为CPU没有认到电池，所以爱思是读不到电池的数据。

3、会引起认不到电池信息的主要有：电池本身损坏、电池接口J2523中间脚BATTERY_SWI到充电芯片U1401的F2#之间的通路以及U1401本身坏、U1401的G1#到CPU的AG4#之间线路以及CPU本身问题。

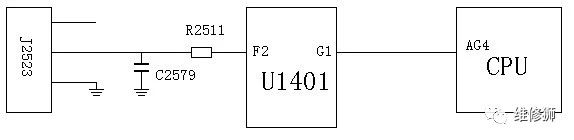

4、原理框图：

5、先更换一块电池测试，爱思助手还是读不到电池信息。再测量电池座中间脚的对地二极体值。

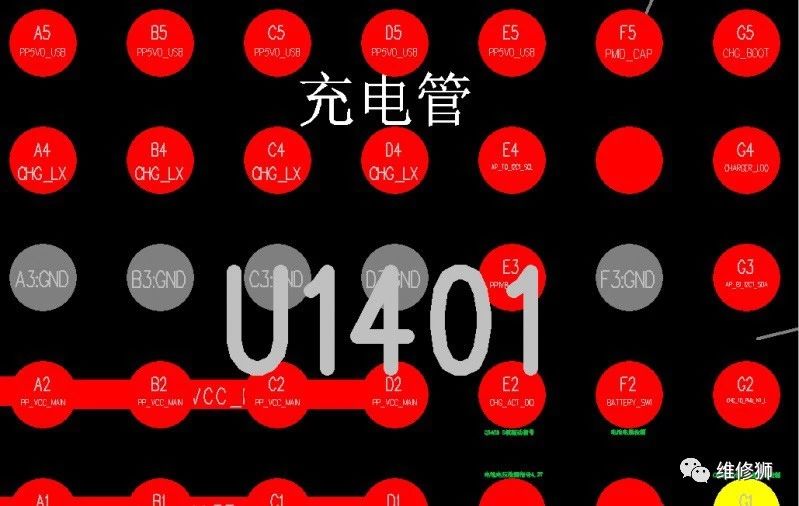

6、二极体值380正常，说明电池座到U1401的线路没有问题。只能拆下U1401测量芯片G1脚到CPU之间SWI总线是否正常。测量U1401的G1对地二极体值为450，二极体值也正常，剩下的就只有U1401坏好CPU坏。

7、先代换了U1401后开机还是认不到电池，而根据以往的维修经验，这种故障不是CPU虚焊引起的，还是因为CPU坏拉低了SWI总线的电压，我们可以通过外部接上拉电阻的方法把SWI总线的电压拉高。

8、从PP3V0_TRISTAR上接一个2.2K的电阻，电阻另一端接到U1401的G1脚上（也可以接到电池座的中间脚）。

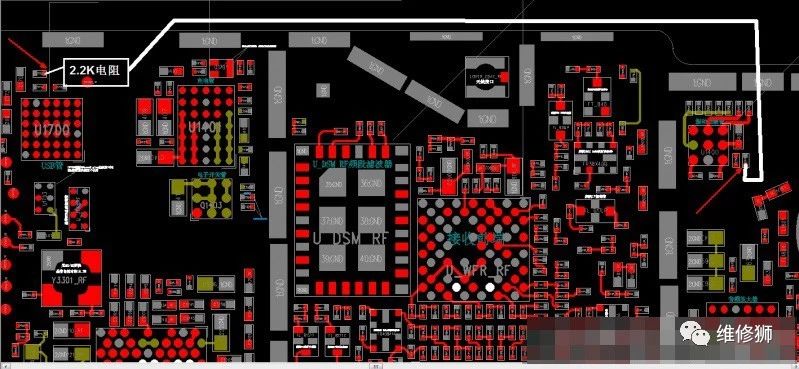

9、飞线示意图：

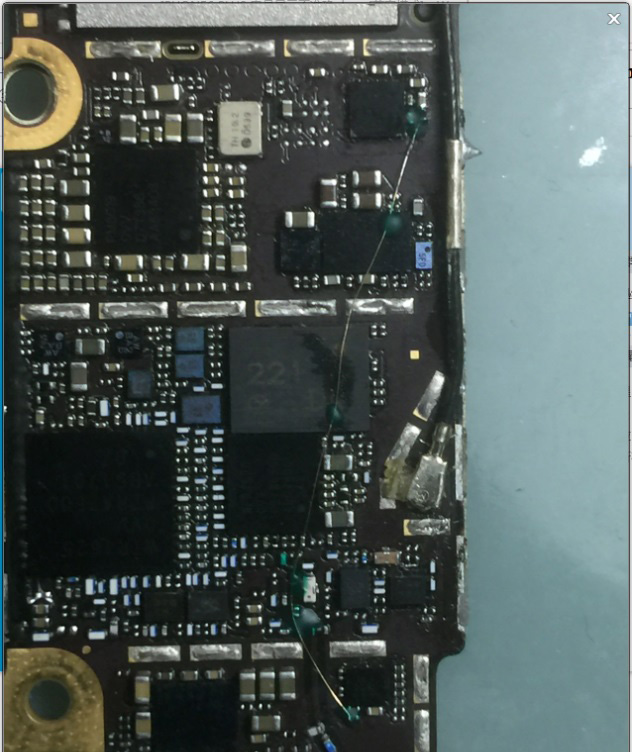

10、飞线后实物效果图：

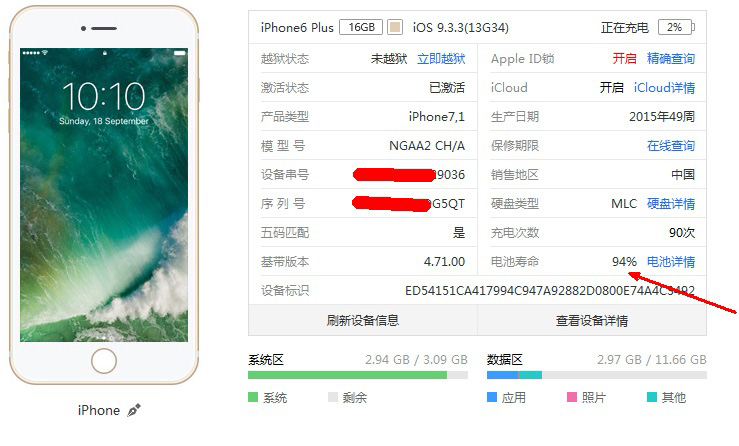

11、飞线后开机连接爱思助手，已经能够读出电池信息了。故障修复。

以上就是手机维修自学教程之iPhone6 Plus灰屏重启故障维修的全部内容，希望以上内容对喜欢自动动手维修的小伙伴有所帮助，我们苹果维修网还会持续不断的为大家分享更多的苹果维修教程，希望大家喜欢。更多苹果维修资讯、故障处理方法、手机维修报价欢迎关注苹果维修网。
